Màquina etiquetadora de contenidors rodona de tipus vertical

Aquesta màquina és aplicable a l'etiquetatge de superfície circular, com ara el contenidor rodó, amb la descripció de l'aplicació de detalls de la taula següent:

Assumpte	Descripció de l'aplicació
Contenidor aplicable	Es poden seleccionar els escenaris següents per a una màquina: 1) Contenidor rodó, com ara una ampolla rodona 2) Superfície circular, com un recipient amb secció d’arc circular
Tipus d’etiqueta aplicable	Etiqueta autoadhesiva 1) No transparent com a estàndard 2) Transparent com a opcional
Número de l’etiqueta	1) 1 etiqueta 2) 2 etiquetes que imprimien en un rotllo d’etiqueta

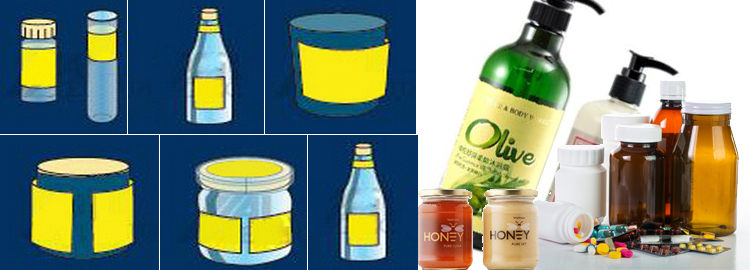

A continuació s’explica l’estil de referència dels contenidors:

Funcions estàndard

• Apte per a contenidors rodons o contenidors amb secció d’arc circular, senyal o doble etiquetatge

• Acer inoxidable 304 i aliatge d'alumini d'alta classe com a construcció de la màquina

• Els capçals d’etiquetatge únics permeten un estirament i tensió de l’etiqueta més constants. I assegureu la precisió de l’etiquetatge.

• El professional etiquetatge el dispositiu millora la qualitat de l’etiquetatge. Per garantir que no hi hagi arrugues i cap bombolla. I estretor de l’encavalcament.

• Les escales de calibració són un dispositiu adequat per a l'adaptació de la forma del contingut

• Control PLC i pantalla HMI de pantalla tàctil per aconseguir un funcionament intel·ligent i disparar problemes

• Control intel·ligent, seguiment automàtic fotoelèctric, sense cap objecte sense etiquetatge, sense correcció automàtica de l'etiqueta

Funcions opcionals

• Sensor de detecció d’etiquetatge transparent

• Impressió en línia de barres de codis

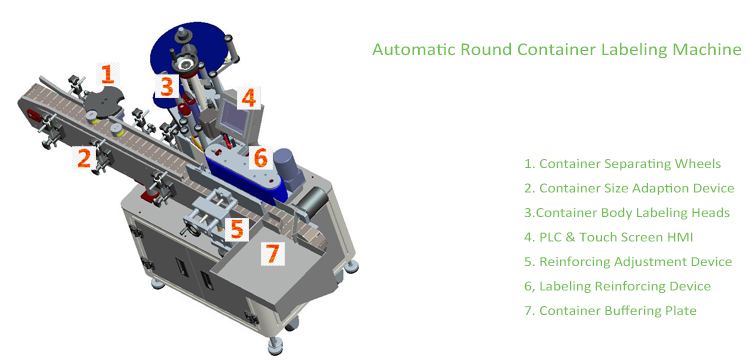

Segons la configuració del paràmetre PLC a través de la pantalla tàctil HMI, el contenidor del procés amunt, a través del transportador. Passeu les rodes que separen el contenidor. Sintetitzant-se amb el sistema de detecció del contenidor i l’etiquetatge, el contenidor obté l’etiquetatge precís pels caps d’etiquetatge. El dispositiu de reforç de l’etiquetatge garantirà la qualitat de l’etiquetatge com a pas final.

Excepte el disseny de la màquina, la configuració dels components clau determinarà la qualitat de la màquina o sistema, a continuació es mostra la configuració de la llista prèvia dels components clau:

No	Components	Material / Llista breu
1	Controlador de lògica programable	Delta, Siemens, Mitsubishi, Panosonic
2	Pantalla tàctil	Weinview, Siemens, Delta, Kinco, Panosonic
3	Motor Stepper / Servo	Teco, Delta, Panosonic, Llum de llum
4	Convertidor de freqüència	Delta, Schneider, Leadshine
5	Components elèctrics clau	Schneider, Chint, Ls, Ark
6	Protecció de clau i relleus	Schneider, Delixi
7	Cilindre, filtre	Airtac, SMC
8	Sensor de fotocèl·lules	Autònica, Keyence, Leuze, Panosonic, Datalogic

Catàleg 1J-x-xxxxx
Mètode de control	Automàtica
Nombre d’etiqueta	1 com l'estàndard o 2 etiquetes que s'imprimeixen al mateix rotllo d'etiquetes
Transparència de l'etiqueta	No transparent
Adhesiu	Auto-adhesiu
Màquina de codificació / impressió	Excloure
Amplada de l'etiqueta	15-150 mm - Inclou el paper posterior
Longitud de l’etiqueta	20-340mm
Velocitat d’etiquetatge	30-80 unitats / min per motor normal 40-120 peces / min per servo motor
etiquetat Tolerància	+/- 1mm
Diàmetre del contenidor	25-100 mm
Diàmetre exterior del corró	280mm-Màx
Diàmetre interior del corró	76mm
Velocitat estàndard	Servomotor: 5 ~ 25m / min Motor de pas: 5 ~ 19m / min
Cal comprimir l’aire	No aplicable
Consum d'aire	No aplicable
Requeriment de potència	AC 220V 50 / 60HZ
Consum elèctric	0,53 Kw
Pes aproximat (net)	185 kg
Dimensió ('mm)	1950 * 1100 * 1300mm

Comparant-nos pràcticament amb la màquina simple del mercat, ens centrem més en els detalls, els avantatges tal com s’indica a la taula següent:

Etiquetat objectiu	El nostre disseny
Sense arrugues	Inclou un dispositiu de guia raonable d'etiquetes a) Guia i tirada d’etiquetes b) Mantenir la tensió de l’etiqueta, c) processos de separació d’etiquetes
Sense bombolles	Dispositius d’etiquetatge i reforç raonables
Etiquetatge precís	a) Sensor de detecció d'etiquetes ajustable d'alta qualitat i de posició b) Dispositiu d'ajust del positó del contenidor c) Control de sincronització de l’etiquetatge
Funcionament flexible	a) Control de pedals / detecció automàtica b) Etiquetes simples o dobles c) La impressió de codi es pot integrar d) Programació flexible mitjançant PLC e) Protecció necessària, com a curtcircuit, sobrecàrregues, etc.

Documentació

Per tal de poder comprendre els nostres productes còmodament, els documents següents estan disponibles, però no limitats, a proporcionar en el moment de la compra

No	Document	Codi	Descripció
1	Guia de selecció de productes	SG	Per seleccionar o personalitzar els productes adequats per als clients després del feedback de la Guia de selecció, que inclouen antecedents del projecte, paràmetres i requisits d'altres clients
2	Perfil de productes	PP	Per tal que els clients entenguin la visió general dels productes, seccions sobre cobertes de funcions bàsiques, aplicació, construcció, productes típics, aprovacions i funcions opcionals
3	Instruccions d’instal·lació	DINS	Per explicar el pas d’instal·lació de l’equip i incloure també instruccions de posada en servei
4	Manual d'usuari	UM	Per cobrir el contingut de l’Operació i el manteniment i la presa de problemes

els nostres serveis

Personalització

Filosofia de personalització

Pot ser que el producte que demostri no compleixi perfectament els vostres requisits, la nostra filosofia és adaptar les vostres necessitats reals, minimitzar la capacitat i la funció inactives. Per subministrar productes de rendiment i equilibrats de costos. A continuació, es tindran en compte els factors que s'han de tenir en compte durant la personalització:

• Sensor de detecció d’etiquetatge transparent

• Impressió en línia de barres de codis

Guia de selecció

Les guies de selecció estan disponibles per a la seva circulació, poseu-vos en contacte amb nosaltres per obtenir assistència de selecció i personalització de productes.

Declaració

• Les imatges que es mostren en aquest perfil representen productes de gamma alta i estan subjectes al disseny més recent o personalitzat
• A causa de la gran quantitat d’actualització de documentació, és possible que les dades indicades en aquest perfil no s’actualitzin puntualment, contacteu amb el nostre servei d’atenció al client per obtenir la versió més recent.
• Les funcions o funcions apareixen en aquest perfil, subjecte a la descripció addicional de la cotització
