Aquesta màquina és aplicable a l'etiquetatge de superfície circular, com ara el contenidor rodó, amb la descripció de l'aplicació de detalls de la taula següent:
| Assumpte | Descripció de l'aplicació |
| Contenidor aplicable | Es poden seleccionar els escenaris següents per a una màquina: 1) Contenidor rodó, com ara una ampolla rodona 2) Superfície circular, com un recipient amb secció d’arc circular |
| Tipus d’etiqueta aplicable | Etiqueta autoadhesiva 1) No transparent com a estàndard 2) Transparent com a opcional |
| Número de l’etiqueta | 1) 1 etiqueta 2) 2 etiquetes que imprimien en un rotllo d’etiqueta |

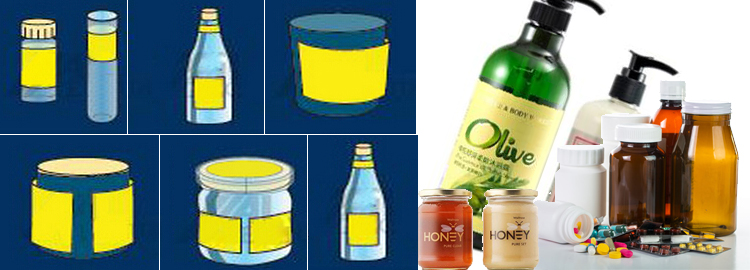

A continuació s’explica l’estil de referència dels contenidors:
Funcions estàndard
• Apte per a contenidors rodons o contenidors amb secció d’arc circular, senyal o doble etiquetatge
• Acer inoxidable 304 i aliatge d'alumini d'alta classe com a construcció de la màquina
• Els capçals d’etiquetatge únics permeten un estirament i tensió de l’etiqueta més constants. I assegureu la precisió de l’etiquetatge.
• El dispositiu d’etiquetatge professional millora la qualitat de l’etiquetatge. Per garantir que no hi hagi arrugues i cap bombolla. I estretor de l’encavalcament.
• Les escales de calibració són un dispositiu adequat per a l'adaptació de la forma del contingut
• Control PLC i pantalla HMI de pantalla tàctil per aconseguir un funcionament intel·ligent i disparar problemes
• Control intel·ligent, seguiment automàtic fotoelèctric, sense cap objecte sense etiquetatge, sense correcció automàtica de l'etiqueta
Funcions opcionals
• Sensor de detecció d’etiquetatge transparent
• Impressió en línia de barres de codis
Segons la configuració del paràmetre PLC a través de la pantalla tàctil HMI, el contenidor del procés amunt, a través del transportador. Passeu les rodes que separen el contenidor. Sintetitzant-se amb el sistema de detecció del contenidor i l’etiquetatge, el contenidor obté l’etiquetatge precís pels caps d’etiquetatge. El dispositiu de reforç de l’etiquetatge garantirà la qualitat de l’etiquetatge com a pas final.
Excepte el disseny de la màquina, la configuració dels components clau determinarà la qualitat de la màquina o sistema, a continuació es mostra la configuració de la llista prèvia dels components clau:
| No | Components | Material / Llista breu |
| 1 | Controlador de lògica programable | Delta, Siemens, Mitsubishi, Panosonic |
| 2 | Pantalla tàctil | Weinview, Siemens, Delta, Kinco, Panosonic |
| 3 | Motor Stepper / Servo | Teco, Delta, Panosonic, Llum de llum |
| 4 | Convertidor de freqüència | Delta, Schneider, Leadshine |
| 5 | Components elèctrics clau | Schneider, Chint, Ls, Ark |
| 6 | Protecció de clau i relleus | Schneider, Delixi |
| 7 | Cilindre, filtre | Airtac, SMC |
| 8 | Sensor de fotocèl·lules | Autònica, Keyence, Leuze, Panosonic, Datalogic |
| Catàleg 1J-x-xxxxx | T-21100 | |
| Mètode de control | Automàtica | |
| Nombre d’etiqueta | 1 com l'estàndard o 2 etiquetes que s'imprimeixen al mateix rotllo d'etiquetes | |
| Transparència de l'etiqueta | No transparent | |
| Adhesiu | Auto-adhesiu | |
| Màquina de codificació / impressió | Excloure | |
| Amplada de l'etiqueta | 15-150 mm - Inclou el paper posterior | |
| Longitud de l’etiqueta | 20-340mm | |
| Velocitat d’etiquetatge | 30-80 unitats / min per motor normal 40-120 peces / min per servo motor | |
| etiquetat Tolerància | +/- 1mm | |
| Diàmetre del contenidor | 25-100 mm | |
| Diàmetre exterior del corró | 280mm-Màx | |
| Diàmetre interior del corró | 76mm | |
| Velocitat estàndard | Servomotor: 5 ~ 25m / min Motor de pas: 5 ~ 19m / min | |
| Cal comprimir l’aire | No aplicable | |
| Consum d'aire | No aplicable | |
| Requeriment de potència | AC 220V 50 / 60HZ | |
| Consum elèctric | 0,53 Kw | |
| Pes aproximat (net) | 185 kg | |
| Dimensió ('mm) | 1950 * 1100 * 1300mm | |
Comparant-nos pràcticament amb la màquina simple del mercat, ens centrem més en els detalls, els avantatges tal com s’indica a la taula següent:
| Etiquetat objectiu | El nostre disseny |
| Sense arrugues | Inclou un dispositiu de guia raonable d'etiquetes a) Guia i tirada d’etiquetes b) Mantenir la tensió de l’etiqueta, c) processos de separació d’etiquetes |
| Sense bombolles | Dispositius d’etiquetatge i reforç raonables |
| Etiquetatge precís | a) Sensor de detecció d'etiquetes ajustable d'alta qualitat i de posició b) Dispositiu d'ajust del positiu de contenidors c) Etiquetar el control de sincronització |
| Funcionament flexible | a) Control de pedals / detecció automàtica b) Etiquetes simples o dobles c) La impressió de codi es pot integrar d) Programació flexible mitjançant PLC e) Protecció necessària, com a curtcircuit, sobrecàrregues, etc. |
Per tal de poder comprendre els nostres productes còmodament, els documents següents estan disponibles, però no limitats, a proporcionar en el moment de la compra
| No | Document | Codi | Descripció |
| 1 | Guia de selecció de productes | SG | Per seleccionar o personalitzar els productes adequats per als clients després del feedback de la Guia de selecció, que inclouen antecedents del projecte, paràmetres i requisits d'altres clients |
| 2 | Perfil de productes | PP | Per tal que els clients entenguin la visió general dels productes, seccions sobre cobertes de funcions bàsiques, aplicació, construcció, productes típics, aprovacions i funcions opcionals |
| 3 | Instruccions d’instal·lació | DINS | Per explicar el pas d’instal·lació de l’equip i incloure també instruccions de posada en servei |
| 4 | Manual d'usuari | UM | Per cobrir el contingut de l’Operació i el manteniment i la presa de problemes |
Filosofia de personalització
Pot ser que el producte que demostri no compleixi perfectament els vostres requisits, la nostra filosofia és adaptar les vostres necessitats reals, minimitzar la capacitat i la funció inactives. Per subministrar productes de rendiment i equilibrats de costos. A continuació, es tindran en compte els factors que s'han de tenir en compte durant la personalització:
• Sensor de detecció d’etiquetatge transparent
• Impressió en línia de barres de codis
Guia de selecció
Les guies de selecció estan disponibles per a la seva circulació, poseu-vos en contacte amb nosaltres per obtenir assistència de selecció i personalització de productes.
Declaració
- Les imatges que es mostren en aquest perfil representen productes de gamma alta i estan subjectes al disseny més recent o personalitzat
- A causa de la gran quantitat d’actualització de documentació, és possible que les dades indicades en aquest perfil no s’actualitzin puntualment, contacteu amb el nostre servei d’atenció al client per obtenir la versió més recent.
- Les funcions o funcions apareixen en aquest perfil, subjecte a la descripció addicional de la cotització
